1.用途

本產品適用于額定電壓450/750及以下的動力裝置的固定敷設。

2.工作溫度

BV-105型不超過105℃，其他不超過75℃，敷設溫度不低于0℃。

3.型號、名稱（見表）

4.技術性能

1）成品絕緣線和成品電線，放在20±5℃的室溫水中至少1h后，能經受規定的交流電壓試驗。

2）電線具有良好的電氣絕緣性能、力學性能和不延燃性能，質量可靠，方便耐用。

3）成品電纜的絕緣或護套表面應有生產廠名、型號和電壓的連續標志。

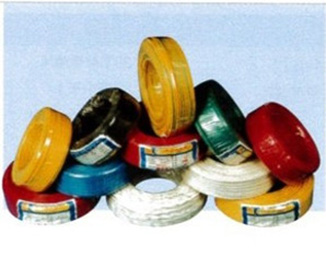

聚氯乙烯絕緣軟電線(GB/T5023-2008)

1.用途

本產品適用于交流額定電壓450/750V及以下的家用電器、小型電動工具、儀器儀表及動力照明用裝置連接

2.使用條件

長期允許工作溫度：RV-90型不超過90℃，其它型號不超過70℃。

3.型號、名稱（見表）

4技術性能

1）成品絕緣線芯和成品電線，放在20±5℃的室溫水中1小時以上，能經受規定的浸水電壓試驗。

2）電線具有優良的電氣絕緣性能、力學性能和不延燃性能，柔軟安全，使用方便，成品電線的絕緣或護套表面應有廠名、型號和電壓的連續標志。

聚氯乙烯絕緣屏蔽電線(GB/T8734-2012)

1.用途

本產品適用于交流額定電壓300/300V及以下電器、儀表、電子設備及自動化裝置，本產品采用的標準與國際電工委員會IEC227(1979)標準的規定相一致。

2.型號、名稱（見表）

3．交貨要求

⑴根據雙方的協議以任意長度交貨。

⑵當雙方無協議時，按GA306.1-2001，GB9330-88標準執行。

聚氯乙烯絕緣護套控制電纜

1.?用途

適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制、保護線路等?場合使用的聚氯乙烯絕緣、聚氯乙烯護套控制電纜。

2.?使用條件

額定電壓：U0/U為450/750V。

導體線芯長期工作溫度為70℃、95℃兩種，電纜敷設溫度不低于0℃。

3.型號、名稱及使用范圍（見表1)

1.用途

本產品適用于交流額定電壓U(Um)10(12)KV的架空電力線路。

2.使用條件

1）電纜導體的最高長期允許工作溫度為90℃。

2）敷設溫度不低于﹣20℃。

3）短路時(最長持續時間不超過5秒)導體的最高溫度不大于250℃。

3.型號規格

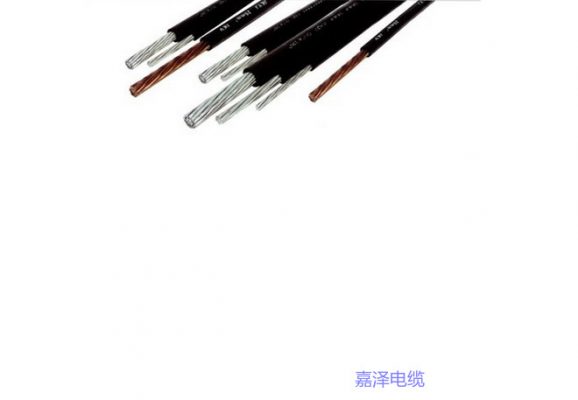

額定電壓1KV及以下架空絕緣電纜(GB/T12527-2008)

1.用途

本產品適用于交流額定電壓Uo/U為0.6/1kV及以下架空電力線路用銅芯、鋁芯或鋁合金芯耐侯型聚氯乙烯(簡稱PVC)、聚乙烯(簡稱PE)和交聯聚乙烯(簡稱XLPE)絕緣架空電纜

2.使用條件

1）額定電壓Uo/U為0.6/1kV。

2）電纜導體的長期允許工作溫度：聚氯乙烯、聚乙烯絕緣應不超過70℃；交聯聚乙烯絕緣應不超過90℃。

3）電纜的敷設溫度應不低于﹣20℃。

4）電纜的允許彎曲半徑：電纜外徑(D)小于25mm者，應不小于4D；電纜外徑(D)為25mm及以上者，應不小于6D。

3型號，名稱(見表）

額定電壓1KV及以下架空絕緣電纜(GB/T12527-2008)

1.用途

本產品適用于交流額定電壓U(Um)為10(12)kV的架空電力線路。

2.使用條件

1）電纜導體的最高長期允許工作溫度為90℃

2）敷設溫度不低于﹣20℃。

3）短路時(最長持續時間不超過5秒)導體的最高溫度應不大于250℃。

3規格型號(見表1）

聚氯乙烯絕緣護套電力電纜

1用途

本產品適用于交流50Hz,額定電壓0.6/1kV的線路中，供輸配電能之用。

2使用特性

1）電纜導體的最高額定溫度為70℃

2）短路時(最長持續時間不超過5s)電纜導體的最高溫度不超過160℃。

3）敷設電纜時的環境溫度不低于0℃，最小彎曲半徑應不小于電纜外徑的10倍。

3型號、名稱和使用范圍（見表1）

聚氯乙烯絕緣護套?耐火電力電纜

1.用途及使用特性

0.6/1kV聚氯乙烯絕緣耐火電力電纜時按GB/T12706-2008(等效于標準設計IEC60502)并生產的，其物理、電氣性能與普通塑力纜相同。它的耐火特性復合GB/T19216(等效于標準設計IEC60331)標準，所以本產品除了能在正常的工作條件下傳輸電力外，還可在燃燒情況下保持一定時間的安全運行。即電纜在額定電壓0.6/1kV下，并處于750-800℃的火焰燃燒中可維持120min的正常運行。使用本產品，將是使高層建筑、地鐵、電站等一些重要場合更具有防火安全和消防救生的能力。

2.型號及名稱

交聯聚乙烯絕緣電力電纜（GB/T12706-2008）

1.用途

電纜用于額定電壓0.6/1,1.8/3,3.6/6,6/10,8.7/10,8.7/15,12/20,21/35,26/35kV輸配電系統。

2.型號及名稱

3.技術性能

3.1彎曲半徑：

單芯電纜允許彎曲半徑為20(d+D)±5％

多芯電纜允許彎曲半徑為15(d+D)±5％

D=電纜的實際外徑

d=導體的實際直徑

3.2敷設溫度：

低于0℃敷設時必須預先加溫。

3.3敷設落差：

電纜敷設不受水平落差限制。

1.用途

本產品適用于交流50Hz,額定電壓0.6/1KV的線路中，供輸配電能作用。電纜具有低毒、低煙、無鹵、阻燃安全清潔等優點。

2.型號、規格

3．交貨要求

3.1根據雙方的協議以任意長度交貨。

3.2當雙方無協議時，按GB12706-91，GA306.1-2001標準執行。

交聯聚乙烯絕緣安全清潔控制電纜

1.用途

本產品適用于交流額定電壓450/750V及以下的控制、監控回路及保護線路。電纜具有低毒、低煙、無鹵、阻燃安全清潔等優點。

2.型號、規格

3．交貨要求

3.1根據雙方的協議以任意長度交貨。

3.2當雙方無協議時，按GA306.1-2001，GB9330-88標準執行。

安全清潔耐火電纜

1.用途和特性

為了使很多重要的場所具有防火安全和消防救生的能力，這些場所諸如高層建筑、賓館、醫院、電鐵等等，它們的重要線路要求采用耐火電纜。耐火電纜的顯著特點是：除了能在正常工作條件下傳輸電力等外，還能在火災發生時的一段時間內安全運行。即在額定電壓0.6/1KV供電條件下，并且處于750-800℃的火焰燃燒中，能維持90min的正常運行。本產品是安全清潔耐火電纜，除了具有一般耐火電能的性能外，還有特色，即具有低毒、低煙、無鹵或低鹵、阻燃安全清潔等特性。

2.型號、規格

3.交貨要求

3.1根據雙方的協議以任意長度交貨

3.2當雙方無協議時，按GA306.2-2001、IEC60331、GB12706-91標準執行。

清潔（環保）建筑電線

1.用途

本產品適用于額定電壓450/750V及以下聚氯乙烯絕緣和護套硬（軟）電線用于交流標稱電壓不超過450/750V的高層建筑、體育場館、賓館、隧道、地鐵、住宅等建筑物內動力裝置和照明供電。電纜具有低毒、低煙、低鹵、阻燃、清潔等特性。

2.型號、規格

3.交貨要求

3.1.根據雙方的協議以任意長度交貨。

3.2.當雙方無協議時，按GB5023或IEC60227標準執行。

根據用戶的實際需要，以及有關電氣設計人員所提供的寶貴意見，嘉澤電纜集團在單芯預制分支電纜的基礎上，又成功的開發了三相五線等多芯預制分支電纜系列產品，它主要應用于工廠、中高層建筑等照明和動力用電。

我集團生產規格為：4×300+1×150及以下的產品。品種也有普通型、阻燃型、耐火型、安全清潔（環保）型、隔氧層阻燃耐火等截面和不等截面。多芯預制分支電纜的安裝方式與單芯分支電纜相似。

YDF預制鎧裝多芯分支電纜

隨著我國國民經濟的迅速發展，大中城市興建的地鐵、機場、隧道、橋梁、大范圍的樓群的用電和照明等都迫切需求一種：既要符合環保要求、又能適應上述建筑特點的輸配電線路。

為適應市場的需求，上海嘉澤電纜集團新產品研究所特開發、研制出符合環保要求的大截面鎧裝預制多芯分支電纜，并已投入批量生產。型號規格有：普通型、交聯型、阻燃型、耐火型、安全清潔型、隔氧層阻燃耐火型。電纜最大截面可達：240mm2/相；分支截面可按用戶要求生產。

YDF系列預制分支電纜設計選型要求

1.預制分支電纜設計選型

一般工作場所或一般負荷，選用?“VV”型聚氯乙烯絕緣，聚氯乙烯護套預制分支電力電纜。

工作環境平均溫度大于35℃或較大負荷，選用YJV型交聯聚乙烯絕緣，聚氯乙烯護套分支電力電纜。

設計中要求阻燃的電氣線路可選用ZR-YJV或GZR-YJV阻燃型預制分支電力電纜。

消防用電設備、電梯用電、應急照明用電或特殊用電等線路選用NH-YJV或SC1-FPB-CE等耐火型預制分支電力電纜。

選定的主干電纜截面和分支電纜截面應預留30%的容量，并滿足電壓降的要求。

YDF-F-X系列電纜進（出）線箱

YDF-F-X系列電纜（進）出線箱是YDF系列預制分支電纜的配套產品。箱體采用高強度防火材料，經進口數控機一次成型，外觀美觀，適應現代建筑的裝飾要求。選用先進的進口電器元件，具有過載、短路、過壓、漏電等保護功能。若將箱內的元器件改用過路銅排，可做過路箱用。

1.電纜型號、名稱及使用范圍

2.技術性能

3.交貨要求

（1）根據雙方的協議以任意長度交貨。

（2）電纜應整齊卷繞在交貨盤上，端頭應密封良好，露出電纜盤外面的長度應滿足測試要求，一只交貨盤上只允許卷繞同一型號規格的電纜。

（3）當雙方無協議時，可按下表要求交貨

1.?特種電纜型號、名稱及用途

2.?交貨長度

電纜交貨長度一般為100米以上。允許以不短于20米的短段交貨，其數量不超過總交貨長度的10%。長度計量誤差應不超過±0.5%。

1.用途

本產品適用于航空工業和電子工業中交流額定電壓600V及以下的電器設備和儀器儀表線路中。

2.使用條件

電線線芯最高工作溫度250℃，在環境溫度不低于-65℃的條件下仍保持可撓性。

3.型號、名稱
